USB type-C接口气密性防水检测是怎么做的？

USB type-C接口气密性防水检测是怎么做的

USB Type-C简称type-C，是USB接口的一种，比传统的Type-A及Type-B均小的体积且可以双面随意插拔的特点使之既可以应用于PC又可以应用于外部设备如手机。Type-C支持大电流和大电压充电，充电速度相较于Type-A及Type-B更高。Type-C凭借着优势适配在越来越多的手机上， Type-C接口近年来也开始从手机应用到了其他设备上，比如说平板、笔记本电脑、耳机等电子产品上。Type-C接口对防水性要求较高，若防水性不好，则将发生漏电危险，会对电子产品造成严重的影响。USB type-C接口气密性防水检测是怎么做的？

    type-C接口体积相对小巧，某些产品边缘有凹槽及内部有插槽，对测试夹具设计和精度要求较高，且type-C产品数量较多，为了提高 USB TYPE-C接口气密性防水检测效率，夹具需要有较多的检测口以提高检测效率。若USB type-C接口需满足IP67标准， 则应用10.5~20kPa左右的压力进行检测从而保证USB type-C接口防水性和气密性达到IP67标准。

    一、 Type-c的外形及检测难点

  1. Type-c接口的特点是它的接口是c型的， 且两面是对称的形状，有利于插拔充电使用。

  2. Type-c由方便手持插拔的防水壳料加type-c接口组成，模具小巧，不好用模具进行全封闭检测。

  二、Type-c的检测难点突破

  1. 针对type-c各方面的特征，深圳兆博精密有限公司特意为type-c定制了两个专门的工装治具，工装治具并不是全封闭的，它方便两个type-c接头分别插入各自的卡位，并连接各自的充气管道，使检测仪器对type-c内部冲入气体进行直接检测。

  2.此检测方法有利于保持type-c接口的特性，检测仪往type-c接口充入无杂质、无污染的气体，避免了接口在检测时被外部水汽，湿气和固体污染物所污染，也确保了检测结果的准确。

  三、type-c的检测过程展示

  将type-c接口插入卡位中固定，连接导管检测仪器，部件与检测仪连接后，待检测仪检测到type-c接口的时候，按下启动键。

检测时，仪器会向type-c接口内部充气。若type-c接口密封性不佳，出现漏气的现象，仪器中泄漏值显示数据越来越大，压力值下降，边能直观判定type-c接口是否漏气，仪器测试结果显示NG，意味气密检测不通过。若测试的type-c接口不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，则防水性检测通过。

  type-c气密性检测仪参数设置和测试操控如下：

  1.测试压力：10.5~15KPa（模拟产品在水深1米的时候的测试压力）

  2.允许泄漏量上限：0.05KPa (相当于50Pa)

  3.测试数据：进气时间2S，稳压时间2S，测试时间5S，排气时间1s, 整个测试过程10秒即可完成。

  4.设置好测试参数后，即可将Type-C待测产品放置在测试模具中进行检测。

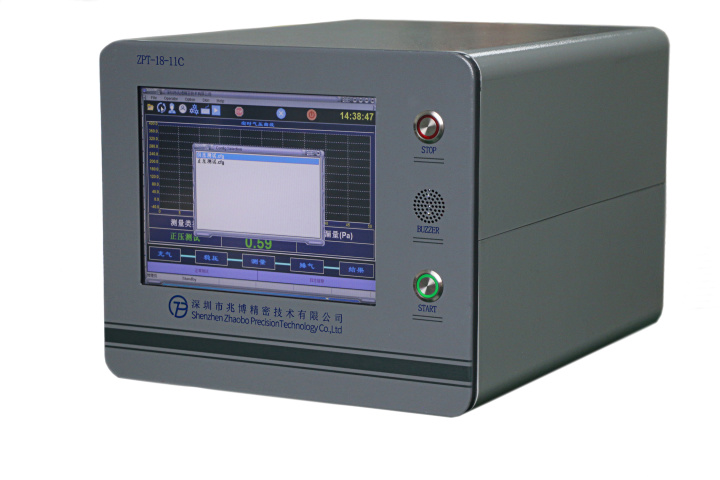

  测试步骤: 将Type-C待测产品放置在夹具中，按下工装的开始按钮，气缸自动下压将密封圈压紧,侧位气缸实现密封，启动AL604MP气密性测试仪依据设定好的参数实现自动检测。屏幕显示待测产品的泄漏值，同时报警指示灯提示合格与否。检测结束气缸自动抬起，作业员取出产品,再进行下一轮测试。
